Tanker i rustfritt stål: Veiledning for fremstilling av små, trykk- og vanntanker

Små tanker i rustfritt stål: hvor kompakt størrelse møter ytelse i industrikvalitet

Små tanker i rustfritt stål er ikke bare nedskalerte versjoner av store industrifartøyer – de er presisjonskonstruerte inneslutningsløsninger bygget for å håndtere krevende medier i miljøer med begrenset plass. Typiske kapasiteter varierer fra 1 liter til flere hundre liter, og den definerende egenskapen er at tanken fortsatt må levere samme korrosjonsmotstand, renslighet og mekaniske pålitelighet som sine fullskala motstykker.

Den mest spesifiserte legeringen for kompakte tanker er 304 rustfritt stål , som gir utmerket motstand mot vann, milde syrer og de fleste organiske forbindelser til en kostnadseffektiv pris. Applikasjoner som krever eksponering for klorider, sjøvann eller aggressive rengjøringsmidler oppgraderes til 316L rustfritt stål , hvor tilsetning av molybden lukker spalten mot gropdannelse og sprekkkorrosjon. I farmasøytiske og ultra-høy-renhet matapplikasjoner er elektropolerte indre overflater med en gjennomsnittlig ruhet (Ra) under 0,4 µm standard, noe som eliminerer mikrobielle havnepunkter uten å stole på kjemiske belegg.

Utover materialkvalitet er veggtykkelse i forhold til tankvolum en kritisk designvariabel for små tanker. Fordi forholdet mellom overflateareal og volum øker når tankdiameteren avtar, opplever tynnveggede små tanker faktisk proporsjonalt høyere bøylespenning under internt trykk enn store tanker med samme nominelle trykkklassifisering. Anerkjente produsenter står for dette ved å opprettholde minimale veggtykkelser i samsvar med ASME- eller PED-designkoder selv når en kundes driftstrykk virker lavt.

Trykktank i rustfritt stål: designstandarder, vurderinger og hva kjøpere må bekrefte

En trykktank i rustfritt stål lagrer eller behandler væsker - gasser, væsker eller blandede fasemedier - ved trykk over atmosfærisk. Arbeidstrykket, uttrykt i bar eller PSI, er den enkeltste spesifikasjonen og må verifiseres mot gjeldende trykkbeholderkode før en tank tas i bruk.

Nøkkeldesignkoder og sertifiseringsmerker

De to dominerende kodene for produksjon av trykkbeholdere i rustfritt stål er:

• ASME BPVC seksjon VIII avdeling 1 — den primære amerikanske standarden for trykkbeholdere opp til 3000 PSI, som krever tredjepartsinspeksjon og ASME "U"-stempel for regulerte bruksområder.
• PED 2014/68/EU — det europeiske trykkutstyrsdirektivet, som pålegger samsvarsvurdering og CE-merking for beholdere med et PS × V-produkt over definerte terskler.
• GB 150 — Kinas nasjonale trykkbeholderstandard, mye referert til innenlandsproduserte tanker.

For små trykktanker som brukes i laboratorie-, pilotanlegg eller glidemonterte systemer, møter kjøpere ofte ikke-kodetanker - fartøyer produsert i henhold til produsentens interne designstandard i stedet for en anerkjent kode. Disse er akseptable i mange jurisdiksjoner for lavere trykk eller ikke-regulert service, men krever en formell teknisk evaluering før bruk i et sertifisert anlegg eller et farlig sted.

Trykkvurdering vs. designtrykk vs. testtrykk

Tre tall vises på hvert trykktankdatablad, og å forvirre dem er en vanlig kilde til innkjøpsfeil:

Å velge en trykktank i rustfritt stål som er vurdert til nøyaktig det maksimale forventede driftstrykket, etterlater ingen sikkerhetsmargin for trykktopper, termisk ekspansjon eller fremtidige prosessendringer. En konservativ tilnærming spesifiserer en tank med minst en MAWP 25–30 % over det normale driftstrykket, som også bevarer ventilen og avlastningsanordningens responstid.

Vanntank i rustfritt stål Fabrikasjon: Prosess, toleranser og kvalitetskontrollpunkter

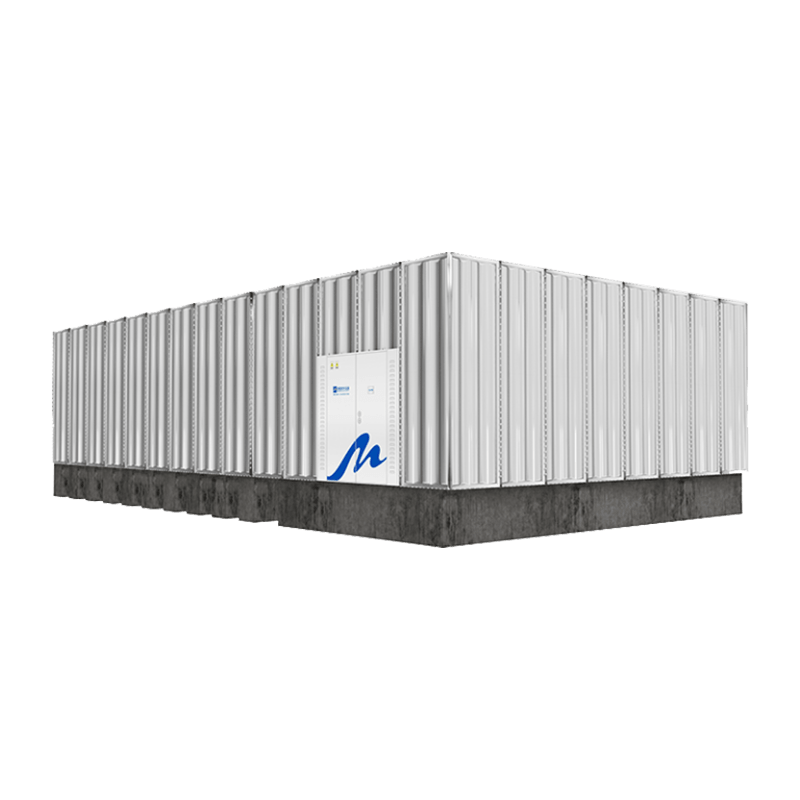

Vanntankfabrikasjon i rustfritt stål dekker et bredt spekter - fra enkle lagringsbeholdere for atmosfærisk trykk for drikkevann til komplekse tanker med mantel for varmtvannsoppvarmingssystemer og buffertanker for kjølt vann i HVAC-applikasjoner. Selv om fabrikasjonsprosessen er lik utad på tvers av applikasjoner, avviker den betydelig i sveisekvalitetskrav, overflatebehandling og testprotokoll avhengig av serviceforhold.

Kjernefabrikasjonssekvens

1. Materialmottak og inspeksjon — Mill test sertifikater (MTC) verifiseres mot ordrespesifikasjonen, som bekrefter legeringskvalitet, varmetall og mekaniske egenskaper.
2. Platerulling og skjellforming — Rustfri plate er rulleformet til spesifisert diameter. Ovalitetstoleranse for trykkklassifiserte kar er typisk ±0,5 % av nominell diameter per ASME-kode.
3. Sveising — GTAW (TIG) er den foretrukne prosessen for rotgjennomganger og tanker av mat/farmakvalitet på grunn av lite sprut og høy sveiserenhet. GMAW (MIG) brukes til strukturelle sveiser med høyere avsetning på atmosfæriske tanker. Alle sveisere må ha gjeldende kvalifikasjoner i henhold til gjeldende kode (f.eks. ASME seksjon IX).
4. Ettersveisebehandling — Sveisesømmer på rustfrie tanker passiveres eller syltes for å gjenopprette det passive kromoksidlaget som er forstyrret av varme. Sitronsyrepassivering foretrekkes i økende grad fremfor salpetersyre av miljømessige og sikkerhetsmessige årsaker.
5. Montering av munnstykke og beslag — Flens- og gjengeforbindelser, manways, dreneringsporter og instrumentforbindelser sveises inn og inspiseres for sveisekontinuitet og lekkasjebaner.
6. Trykktesting og NDE — Hydrostatisk eller pneumatisk testing bekrefter strukturell integritet. Ikke-destruktive undersøkelsesmetoder (NDE) som radiografi (RT), ultralydtesting (UT) eller dye penetrant inspection (PT) brukes på sveisesømmer i henhold til kodekrav.

Krav til drikkevann og sanitærfabrikasjon

Vannlagringstanker beregnet for kontakt med drikkevann har ytterligere overholdelsesforpliktelser utover strukturell integritet. I USA må tanker typisk overholde NSF/ANSI 61, som sertifiserer at materialer ikke lekker ut forurensninger til drikkevann ved nivåer over etablerte helseterskler. Europeiske prosjekter refererer til det europeiske drikkevannsdirektivet (2020/2184/EU) og relevante EN-standarder. Produsenter som betjener drikkevannsmarkeder må dokumentere full materialsporbarhet og kun bruke NSF-listede elastomerer for pakninger og tetninger.

Innvendig overflatefinish spiller også en praktisk rolle i vannkvaliteten: en 2B eller BA møllefinish er generelt akseptabelt for atmosfærisk kaldtvannslagring, mens varmtvannssystemer som opererer over 60°C drar nytte av et slipt eller elektropolert interiør som minimerer avleiring vedheft og forenkler periodisk inspeksjon. For tanker i resirkulerende systemer, bør alle stillestående soner - døde ben lengre enn tre rørdiametre er standard cutoff - elimineres på designstadiet for å forhindre bakteriell kolonisering.

Ledetider, tilpasning og hva du skal spesifisere ved bestilling

Standard vanntankdesign i rustfritt stål med vanlige dysekonfigurasjoner sendes fra spesialprodusenter i løpet av 4–10 uker. Fullt skreddersydde fartøyer – ikke-standarddiametre, manteldesign, integrerte varmespiraler eller kodestemplede fartøyer som krever tredjeparts inspeksjonsholdpunkter – krever vanligvis 10–20 uker avhengig av butikklogg og kompleksiteten til den nødvendige NDE-dokumentasjonspakken.

En komplett kjøpsspesifikasjon for en produsert vanntank i rustfritt stål bør inneholde:

• Arbeidskapasitet (liter eller gallon) og generelle konvoluttdimensjoner eller plassbegrensninger
• Driftstemperaturområde og maksimalt arbeidstrykk
• Rustfri kvalitet (304, 316L, 316Ti, dupleks, etc.) og minimum veggtykkelse
• Gjeldende designkode og sertifiseringskrav (ASME, PED, NSF/ANSI 61, etc.)
• Dyseplan: mengde, størrelse, vurdering og orientering av alle koblinger
• Krav til innvendig og utvendig overflatefinish
• Nødvendig dokumentasjon: MTC-er, sveisekart, NDE-rapporter, hydrostatiske testposter

Velge riktig rustfri ståltank: en praktisk beslutningsramme

Med spesifikasjoner for tankspesifikasjoner i rustfritt stål, har både over- og under-konstruksjon reelle kostnader. Overspesifisering av legeringskvalitet eller overflatefinish på en ikke-kritisk atmosfærisk vannlagringstank gir unødvendige produksjonskostnader; underspesifisering av veggtykkelse eller utelatelse av kodesertifisering på en trykkbeholder skaper sikkerhets- og ansvarseksponering.

Et pålitelig startrammeverk evaluerer fire variabler i rekkefølge: det lagrede mediet og dets korrosivitet (bestemmer legeringsgrad); driftstrykk og temperatur (bestemmer veggtykkelse, hodedesign og om et kodestempel er nødvendig); regulerings- og sluttbruksmiljø (bestemmer sertifiseringer som NSF, ASME, PED eller FDA 21 CFR-samsvar); og plass, vekt og installasjonsbegrensninger (bestemmer tankgeometri og støttestruktur). Å jobbe gjennom disse fire dimensjonene før du nærmer deg en produsent resulterer i en strammere spesifikasjon, et mer nøyaktig tilbud og en raskere godkjenningsprosess.

For applikasjoner som faller på grensen mellom standardprodukt og tilpasset fabrikasjon - for eksempel en liten trykktank i rustfritt stål med en uvanlig dyseorientering eller et ikke-standard arbeidstrykk - kan erfarne produsenter ofte tilpasse en eksisterende kvalifisert design i stedet for å starte fra bunnen av, noe som reduserer både ledetid og omfanget av nødvendig NDE. Kjøpere som leverer et detaljert prosessdataark på forespørselsstadiet, oppnår konsekvent raskere behandlingstid og færre bestillinger etter bestilling enn de som stoler på verbale beskrivelser eller generiske tegninger.
