Krav til brannvanntank og alternativer under bakken

Kapasitetskrav for brannsikring Vannlagringstanker

Den viktigste brannsikringsbeslutningen for vannlagringstanker er kapasitet. NFPA 22 krever at tanken dekker hele sprinklerbehovet i den varigheten som kreves av faren for bruk. En lett fare kontorbygg trenger kanskje bare 3000 til 5000 liter , mens et ekstra fareanlegg kan kreve 60 000 liter eller mer . Tabellen nedenfor gir et utgangspunkt basert på vanlige fareklasser.

Disse verdiene forutsetter et enkelt sprinklerstigerør og ingen samtidig innvendig slangestrømtillegg. Ved å legge til standpipes eller skumsystemer øker det totale volumet. Den endelige utformingen må også ta hensyn til den laveste forventede vannstanden ved antivirvelplaten, ikke tankens totale lagring.

NFPA 22: Kjernestandarder for design og konstruksjon

NFPA 22, Vanntanker for privat brannvern , regulerer alle krav til faste brannvanntanker i USA. Standarden gjelder likt for over- og underjordiske installasjoner og tar for seg strukturell integritet, tilkoblinger og frostbeskyttelse. Viktige obligatoriske bestemmelser inkluderer:

• En vannstandsindikator som tillater en klar avlesning fra pumpens sugehøyde.
• En antivirvelplate ved brannpumpens sugeuttak, dimensjonert minst fire ganger diameteren til utløpsrøret , for å hindre luftinnblanding.
• En skjermet ventil eller overløpsstørrelse for å håndtere maksimal fyllhastighet samtidig som den holder rusk og dyr ute.
• For utildekkede overjordiske tanker, a minimum 12-tommers fribord over maksimal dimensjonert vannstand.
• Frostbeskyttelse som holder vanntemperaturen over 42 grader F; gravdybde for underjordiske tanker skal plassere tankbunnen under den registrerte frostgrensen .

Tanker som forsyner automatiske sprinkleranlegg skal kunne levere etterspørselen uten å være avhengig av påfyll fra en kommunal forsyning under brannen. Det betyr at reservevolumet ikke kan deles med husholdnings- eller prosessvann med mindre en lavvannsalarm er installert og brannreserven er uavhengig beskyttet.

Overjordiske vs. underjordiske vannlagringstanker for brannbeskyttelse

Valget mellom over- og underjordiske vannlagringstanker for brannbeskyttelse setter på plass, klima og sikkerhet. Hver konfigurasjon har forskjellige tekniske krav.

Tanker over bakken

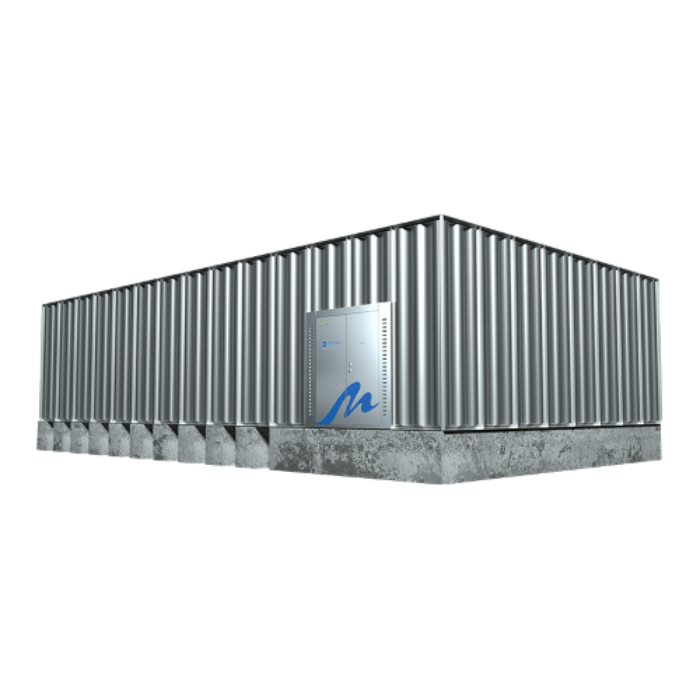

Stålsveisede eller boltede tanker er det vanligste alternativet over bakken. Fordelene inkluderer lavere utgravingskostnader, enkel visuell inspeksjon og direkte tilgang til pumpens sugerør. De krever en separat innhegning eller sikkerhetsgjerde og, i kaldt klima, en el-varmer eller resirkulasjonssløyfe. Fundamentbelastninger må verifiseres; en full 30.000-liters tank pålegger omtrent 250 000 lb av egenlast pluss seismikk og vindstyrker.

Underjordiske tanker

Underjordiske vannlagringstanker for brannbeskyttelse utmerker seg der sikt er et problem eller et grunt vannbord truer oppdriften over bakken. Nedgravd betong, glassfiber og belagt ståltanker motstår naturlig fryse-tine-sykluser og hærverk. Avveiningen er mer kompleks strukturell design. Tanken skal tåle jord- og trafikkbelastninger, være beskyttet mot korrosjon og inkludere vanntette stigerør som strekker seg over stigning. Toppen av tanken er vanligvis plassert minst 2,5 fot under maksimal frostdybde , og en minimum 6-tommers lag med komprimert granulær tilbakefylling må omslutte veggene for å hindre punktbelastning.

Materialvalg for brannvanntanker

Materialytelse påvirker direkte levetid og kodeoverholdelse. Ingen enkelt materiale er best for hvert nettsted.

• Sveiset stål: Høy styrke og allment godkjent, men krever innvendig belegg og, når nedgravd, et katodisk beskyttelsessystem for å forhindre gropdannelse. Minimum ståltykkelse er satt av NFPA 22 basert på diameter og høyde.
• Boltet stål: Raskere å sette opp på stedet og tilgjengelig med glass-smeltet-til-stål foringer for langsiktig korrosjonsbestandighet. Ofte valgt for avsidesliggende steder hvor sveising er upraktisk.
• Betong: Plassstøpte eller ferdigstøpte tanker tilbyr iboende masse som motstår oppdrift og termiske svingninger. De trenger et vanntett fôr og forsiktig leddbehandling for å holde seg tett over flere tiår.
• Glassfiberforsterket plast (FRP): Naturlig korrosjonsbestandige og lette, FRP-tanker passer til aggressiv jordkjemi. Strukturell design må ta hensyn til tankens nedre modul; gravdybde og trafikkbelastningsgrenser må respekteres.

Seismisk ytelse påvirker også materialvalg. NFPA 22 refererer til ASCE 7 for seismiske belastninger, og sikringssystemer må forhindre skli eller velting i både overjordiske og underjordiske installasjoner.

Grunnleggende installasjon, testing og vedlikehold

Selv en tank med riktig størrelse vil mislykkes hvis den plasseres på utilstrekkelig jord eller ikke testes riktig. For lagringstanker for underjordisk vann for brannsikring, må utgravingsbasen overgraves og erstattes med en komprimert utjevningspute av stein. Rørforbindelsene til tanken må inkludere fleksible koblinger for å imøtekomme differensialsetninger.

Hydrostatisk testing

NFPA 22 krever en 24-timers hydrostatisk test ved full vannstand etter montering. Vannstanden må ikke synke, og det må ikke være noen synlig lekkasje ved sømmer, beslag eller rørgjennomføringer. For nedgravde tanker utføres testen vanligvis før tilbakefyllingen er fullført, og deretter gjentas etter setting for å bekrefte leddintegritet.

Løpende inspeksjon

NFPA 25 regulerer inspeksjon, testing og vedlikehold av vannbaserte brannsikringssystemer. Kritiske oppgaver for lagertanker inkluderer:

• Årlig utvendig inspeksjon for korrosjon, beleggskader og skilting.
• Innvendig inspeksjon hvert 5. år, med fjerning av sediment om nødvendig, for å holde suget klart.
• Bekreft at vannnivåindikatoren, varmesystemet og antivirvelplaten forblir funksjonelle.

Når disse kravene til lagringstank for brannvann følges nøyaktig, fungerer tanken som en pålitelig komponent med lang levetid i brannbeskyttelsessystemet.
